Executive Summary
Ketika kecelakaan terjadi, perhatian publik biasanya langsung tertuju kepada pengemudi. Ia dianggap mengantuk, kehilangan konsentrasi, melaju terlalu cepat, atau terlambat mengambil keputusan. Penjelasan tersebut mungkin benar, tetapi belum lengkap.
Kesalahan pengemudi yang hampir sama dapat menghasilkan akibat yang sangat berbeda. Pada satu ruas, kendaraan yang keluar dari lajur masih menemukan marka taktil (marka atau pola permukaan yang menimbulkan getaran dan suara saat dilindas ban, sehingga memperingatkan pengemudi bahwa kendaraan mulai keluar dari lajur.), bahu yang stabil, dan ruang untuk kembali. Pada ruas lain, kendaraan langsung berhadapan dengan pohon, tiang, saluran terbuka, kepala gorong-gorong, ujung barrier, atau struktur beton.
Perbedaannya bukan hanya terletak pada kemampuan pengemudi. Perbedaannya juga terletak pada kemampuan jalan melindungi manusia ketika sesuatu tidak berjalan sempurna.
Safe System Approach atau Pendekatan Sistem Berkeselamatan dibangun di atas dua kenyataan mendasar. Manusia dapat melakukan kesalahan, sedangkan tubuh manusia memiliki batas dalam menerima energi benturan. Sistem transportasi karena itu perlu dirancang agar satu kesalahan tidak langsung berubah menjadi kematian atau cedera serius.
Pemikiran tersebut berkembang melalui Vision Zero di Swedia dan Sustainable Safety di Belanda sejak dekade 1990-an. Keduanya menggeser ukuran keberhasilan keselamatan dari sekadar mengurangi jumlah kecelakaan menjadi mencegah kematian dan cedera berat.
Dari cara pandang inilah lahir forgiving infrastructure, yaitu infrastruktur yang mengurangi konsekuensi ketika manusia melakukan kesalahan. Dalam konteks jalan tol, prinsip tersebut diwujudkan melalui ruang pemulihan, sisi jalan yang lebih aman, sistem barrier yang sesuai, terminal penyerap energi, pengelolaan kecepatan, serta audit dan inspeksi sepanjang umur jalan.

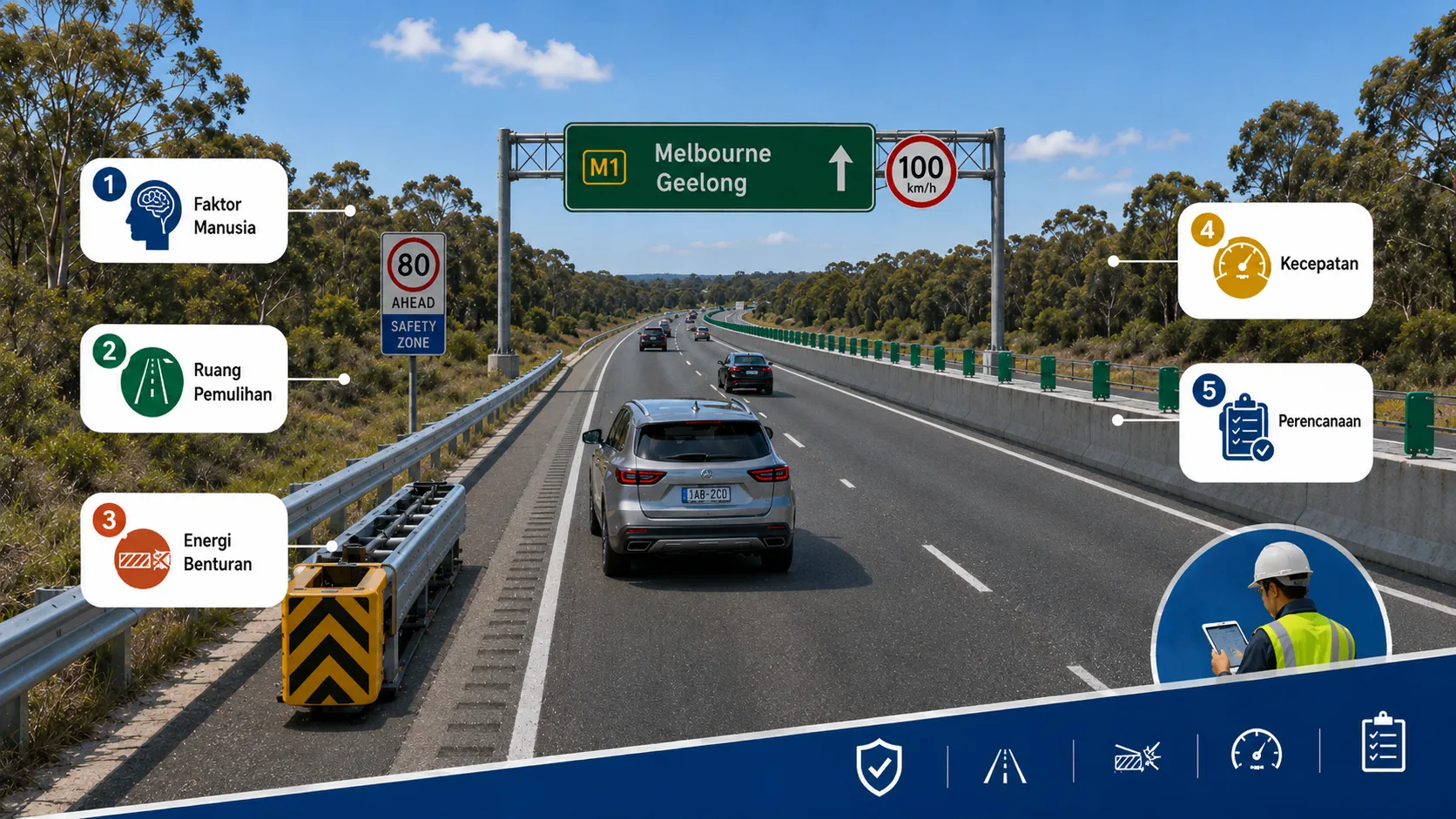

Artikel ini membahas 5 fondasi jalan tol yang lebih toleran terhadap keterbatasan manusia. Pembahasan dimulai dari faktor manusia, kemudian bergerak menuju ruang pemulihan, pengendalian energi benturan, pengelolaan kecepatan, dan keselamatan sejak tahap perencanaan.
Dua praktik internasional melengkapi pembahasan. Victoria, Australia, menunjukkan bagaimana flexible safety barrier, marka taktil, bahu jalan, dan penanganan berbasis koridor bekerja sebagai satu sistem perlindungan. Cile memperlihatkan pentingnya pengelompokan, dokumentasi, dan pengelolaan perangkat keselamatan berdasarkan fungsi teknisnya.
Jalan tol yang baik tidak hanya membawa manusia lebih cepat menuju tujuan. Jalan tol yang benar-benar maju tetap memberikan kesempatan kedua ketika sesuatu tidak berjalan sempurna.
Pendahuluan

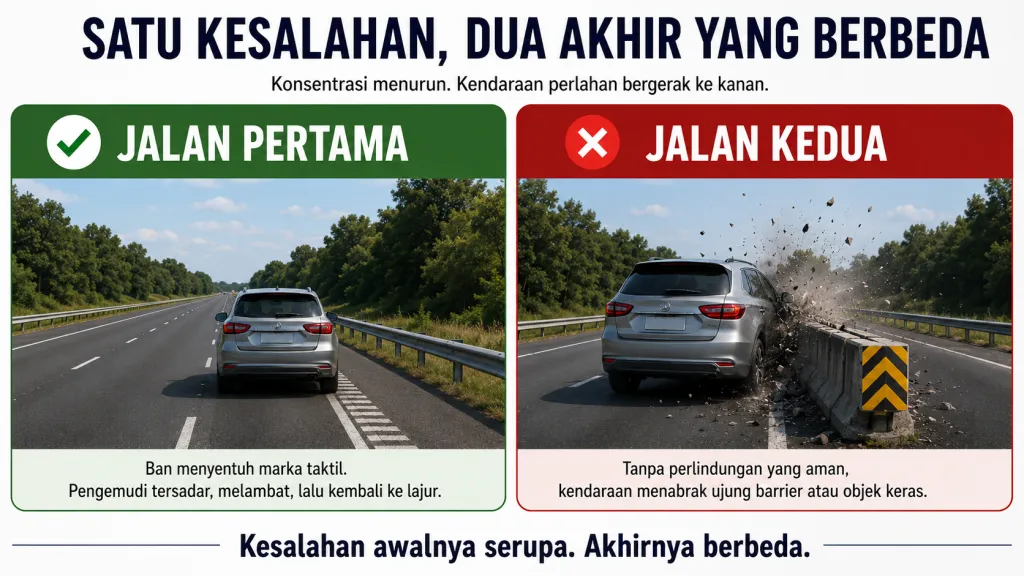

Seorang pengemudi telah berada di jalan tol selama hampir tiga jam. Jalan lurus, lalu lintas lengang, suara mesin stabil, dan pemandangan di depan nyaris tidak berubah.
Tanpa disadari, konsentrasinya menurun. Kendaraan perlahan bergerak menuju bahu.
Pada jalan pertama, ban menyentuh marka taktil. Suara dan getaran membuat pengemudi tersadar. Kendaraan memasuki bahu yang cukup stabil, kecepatannya turun, lalu kembali ke lajur.
Pada jalan kedua, kendaraan yang sama menabrak ujung barrier atau objek keras beberapa meter dari tepi jalan.
Kesalahan awalnya serupa. Akhir ceritanya berbeda.
World Health Organization atau WHO memperkirakan sekitar 1,19 juta orang meninggal setiap tahun akibat kecelakaan lalu lintas. Sebanyak 20 juta hingga 50 juta orang lainnya mengalami cedera nonfatal, dan sebagian harus hidup dengan disabilitas.
Kecelakaan jalan masih menjadi penyebab utama kematian kelompok usia 5–29 tahun. Sekitar 92% kematian lalu lintas terjadi di negara berpendapatan rendah dan menengah, meskipun kelompok negara tersebut hanya memiliki sekitar 60% kendaraan dunia.
Kematian global akibat kecelakaan jalan turun sekitar 5% antara 2010 dan 2021. Penurunan tersebut menunjukkan bahwa intervensi keselamatan dapat memberikan hasil. Namun, kemajuannya belum cukup untuk mencapai target global pengurangan kematian dan cedera sedikitnya 50% pada 2030.
Kecepatan memperbesar tantangan tersebut. International Transport Forum atau ITF menyatakan bahwa kecepatan yang tidak sesuai berkaitan dengan sekitar 20–30% kecelakaan fatal. Kenaikan kecepatan rata-rata sebesar 1% berkaitan dengan kenaikan sekitar 2% kecelakaan bercedera, 3% kecelakaan fatal dan cedera berat, serta 4% kecelakaan fatal.
Hubungan tersebut terjadi karena energi kinetik meningkat mengikuti kuadrat kecepatan. Kendaraan yang melaju 120 kilometer per jam membawa energi sekitar empat kali kendaraan bermassa sama pada 60 kilometer per jam.
Keselamatan jalan karena itu tidak cukup dibangun melalui imbauan agar pengemudi berhati-hati. Keselamatan harus hadir dalam desain, operasi, pemeliharaan, kendaraan, respons darurat, dan kualitas keputusan organisasi.
Chapter 1 — Beyond Human Error: Melampaui Narasi Kesalahan Pengemudi
Mengemudi membutuhkan koordinasi penglihatan, perhatian, ingatan, penilaian risiko, keputusan, dan gerakan tubuh. Seluruh proses tersebut berlangsung dalam hitungan detik.
Kemampuan manusia dapat dipengaruhi oleh kelelahan, distraksi, kondisi kesehatan, tekanan emosi, penggunaan obat tertentu, perjalanan malam, dan situasi jalan yang monoton.
Highway hypnosis adalah keadaan ketika pengemudi tetap menjalankan kendaraan, tetapi kesadaran aktif terhadap lingkungan menurun akibat perjalanan yang berulang. Kondisi yang lebih berbahaya adalah microsleep, yaitu episode tidur sangat singkat yang dapat terjadi tanpa disadari.
Pada kecepatan 100 kilometer per jam, kendaraan bergerak sekitar 27,8 meter setiap detik. Microsleep selama tiga detik membuat kendaraan melaju lebih dari 83 meter tanpa kendali aktif. Pada kecepatan 120 kilometer per jam, jaraknya mendekati 100 meter.
Tantangannya bukan semata-mata karena manusia dapat lengah. Tantangannya adalah banyak sistem jalan masih dirancang seolah-olah perhatian manusia selalu sempurna.
Untuk memperlihatkan perubahan cara berpikir yang dibutuhkan, tabel berikut membandingkan pendekatan keselamatan konvensional dengan Safe System Approach.
Tabel 1. Traditional Safety vs Safe System: Perbandingan Paradigma Keselamatan
No. | Aspek | Pendekatan konvensional | Safe System Approach |
|---|---|---|---|
1 | Tujuan utama | Mengurangi jumlah kecelakaan | Mencegah kematian dan cedera serius |
2 | Pandangan terhadap manusia | Pengguna diharapkan selalu bertindak benar | Kesalahan manusia harus diantisipasi |
3 | Tanggung jawab | Terutama dibebankan kepada pengguna | Dibagi antara pengguna dan pengelola sistem |
4 | Fokus analisis | Penyebab kecelakaan | Penyebab dan tingkat keparahan akibat |
5 | Waktu intervensi | Setelah kecelakaan terjadi | Sebelum, selama, dan setelah risiko muncul |
6 | Sumber pembelajaran | Data kecelakaan | Kecelakaan, near miss, kecepatan, dan konflik |
7 | Ukuran keberhasilan | Jumlah kecelakaan menurun | Fatalitas dan cedera serius menurun |
8 | Aspirasi akhir | Kepatuhan terhadap standar | Nol kematian yang dapat dicegah |
Sumber Data: World Health Organization; International Transport Forum.
Tabel tersebut menunjukkan bahwa Safe System tidak menghapus tanggung jawab pengemudi. Pendekatan ini memperluas tanggung jawab kepada perancang, regulator, operator, produsen kendaraan, kontraktor pemeliharaan, dan penyedia layanan darurat.
Perubahan lainnya terletak pada sumber pembelajaran. Menunggu kecelakaan terjadi berarti organisasi belajar terlalu terlambat. Near miss, pengereman mendadak, kendaraan keluar lajur, kecepatan aktual, dan kerusakan barrier dapat menjadi sinyal awal bahwa sebuah lokasi membutuhkan penanganan.
Chapter 2 — The Recovery Space: Memberikan Ruang untuk Kembali Selamat
Ketika kendaraan meninggalkan lajur, beberapa detik berikutnya sangat menentukan. Pengemudi membutuhkan ruang untuk menurunkan kecepatan, menstabilkan kendaraan, dan kembali ke arah perjalanan yang benar.
Ruang tersebut dikenal sebagai clear zone, yaitu area sisi jalan yang relatif bebas dan dapat dilalui sehingga kendaraan yang keluar lajur masih memiliki kesempatan untuk berhenti atau memperoleh kembali kendali.
Clear zone bukan sekadar tanah kosong di samping jalan. Efektivitasnya dipengaruhi oleh kecepatan kendaraan, volume lalu lintas, kelengkungan jalan, kemiringan lereng, kondisi permukaan, keberadaan objek tetap, dan komposisi kendaraan.
Tidak ada satu ukuran clear zone yang tepat untuk semua lokasi. Jalan lurus berkecepatan rendah memiliki kebutuhan berbeda dari tikungan jalan tol berkecepatan tinggi dengan lereng curam.
Tabel berikut tidak menetapkan jarak desain universal. Isinya menunjukkan parameter yang perlu diperiksa ketika risiko sisi jalan dinilai.
Tabel 2. Roadside Risk Screening: Parameter Penilaian Risiko Sisi Jalan
No. | Parameter | Satuan atau ukuran | Hubungan dengan keselamatan |
|---|---|---|---|
1 | Jarak objek tetap dari tepi lajur | Meter | Menunjukkan ruang sebelum kendaraan mencapai objek |
2 | Lebar bahu | Meter | Menentukan ruang koreksi, berhenti, dan penanganan darurat |
3 | Kecepatan persentil ke-85 | Kilometer per jam | Menggambarkan kecepatan aktual sebagian besar pengguna |
4 | Volume lalu lintas rata-rata | Kendaraan per hari | Menunjukkan tingkat paparan risiko |
5 | Porsi kendaraan berat | % | Memengaruhi energi benturan dan kebutuhan perlindungan |
6 | Kemiringan lereng | Rasio atau % | Menentukan kemampuan kendaraan melintasi lereng |
7 | Kendaraan keluar lajur | Kejadian per tahun | Mengidentifikasi pola risiko berulang |
8 | Benturan pada barrier atau objek | Kejadian per tahun | Menentukan lokasi yang membutuhkan prioritas |
9 | Kondisi saluran dan drainase | Dimensi dan kondisi | Menilai kemungkinan saluran menjadi bahaya tambahan |
10 | Waktu pemulihan kerusakan | Jam atau hari | Mengukur lama aset berada dalam kondisi tidak optimal |
Sumber Data: Federal Highway Administration; Austroads.
Tabel tersebut mengubah inspeksi sisi jalan dari pengamatan visual menjadi penilaian berbasis paparan, kemungkinan kejadian, dan tingkat keparahan. Objek yang dekat dengan lajur belum tentu menjadi prioritas tertinggi apabila berada pada ruas berkecepatan rendah tanpa pola kendaraan keluar lajur.
Sebaliknya, objek yang terlihat cukup jauh dapat tetap berbahaya pada tikungan cepat, turunan, atau lokasi dengan arus kendaraan berat. Penanganan ideal dimulai dengan menghilangkan atau memindahkan objek. Ketika itu tidak memungkinkan, objek dapat dibuat lebih mudah runtuh, kondisi sisi jalan diperbaiki, atau bahaya dilindungi dengan barrier.
Barrier sebaiknya digunakan ketika benturan terhadap sistem tersebut diperkirakan lebih ringan daripada benturan terhadap objek yang dilindungi.
Chapter 3 — Managing Crash Energy: Mengurangi Kekerasan Benturan
Barrier bukan dinding yang sekadar menghentikan kendaraan. Sistem yang baik harus menahan, mengarahkan kembali, atau menyerap energi kendaraan tanpa menghasilkan akibat yang lebih buruk.
Keseluruhan rangkaian barrier, terminal, transisi, sambungan, dan perangkat penyerap energi dikenal sebagai road restraint system atau sistem penahan kendaraan.
Setiap sistem memiliki karakter berbeda. Concrete barrier memiliki deformasi relatif kecil dan digunakan ketika ruang kerja terbatas. Steel guardrail memanfaatkan deformasi terkontrol untuk mengelola benturan. Wire rope barrier menyerap energi melalui kelenturan kabel dan tiang, tetapi membutuhkan ruang defleksi yang cukup.
Terminal sama pentingnya dengan barrier utama. Ujung barrier yang tidak dirancang dengan benar dapat berubah menjadi objek keras. Pada lokasi tertentu dibutuhkan energy-absorbing terminal atau crash cushion untuk menyerap energi secara bertahap.
Tabel berikut menjelaskan fungsi dan parameter utama yang perlu diverifikasi sebelum perangkat dipilih.
Tabel 3. Crash Protection Performance: Fungsi dan Parameter Perangkat Penahan Kendaraan
No. | Sistem | Fungsi utama | Parameter yang harus diverifikasi |
|---|---|---|---|
1 | Concrete barrier | Memisahkan arus dan melindungi area dengan ruang terbatas | Tingkat uji, tinggi, profil, sambungan, perpindahan dinamis |
2 | Steel guardrail | Menahan dan mengarahkan kembali kendaraan | Defleksi, panjang kebutuhan, jarak tiang, kondisi tanah |
3 | Wire rope barrier | Mengurangi tabrak depan dan kendaraan keluar lajur | Defleksi, tegangan kabel, jarak tiang, ruang kerja |
4 | Terminal barrier | Melindungi ujung sistem barrier | Arah benturan, kelas uji, panjang terminal, anchorage |
5 | Crash cushion | Menyerap energi di depan objek tetap atau gore area | Kecepatan uji, massa kendaraan, arah benturan |
6 | Transition system | Menghubungkan sistem dengan kekakuan berbeda | Detail sambungan, perubahan kekakuan, kompatibilitas |
7 | Elemen yang dapat runtuh | Mengurangi gaya benturan pada objek sisi jalan | Kelas produk, mekanisme pelepasan, dan pemasangan |
Sumber Data: Federal Highway Administration; Austroads; PIARC.
Tabel tersebut menegaskan bahwa pemilihan perangkat tidak boleh hanya didasarkan pada nama produk atau harga. Hasil pengujian, ruang kerja, arah benturan, kendaraan rencana, kondisi tanah, dan hubungan dengan komponen lain harus diperiksa sebagai satu kesatuan.
Wire rope barrier dapat kehilangan efektivitas apabila ruang defleksinya terhalang. Steel guardrail dapat menjadi berbahaya apabila terminalnya tidak sesuai. Crash cushion yang telah tertabrak juga tidak boleh dianggap masih memiliki kemampuan yang sama sebelum diperiksa dan dipulihkan.
Chapter 4 — Speed Must Fit the Road: Menyatukan Kecepatan dan Karakter Jalan
Kecepatan menentukan waktu yang tersedia untuk bereaksi dan besarnya energi yang harus dikelola ketika benturan terjadi.
Dalam rekayasa jalan terdapat tiga istilah yang perlu dibedakan. Design speed adalah kecepatan acuan dalam perancangan geometrik. Operating speed adalah kecepatan yang benar-benar dipilih pengguna. Posted speed merupakan batas kecepatan yang ditampilkan pada rambu.
Ketiganya seharusnya saling mendukung. Jalan yang lebar, lurus, dan terbuka dapat mendorong pengguna melaju lebih cepat daripada batas yang dipasang. Sebaliknya, tikungan, turunan, hujan, kabut, genangan, atau pekerjaan jalan dapat membuat batas formal terlalu tinggi untuk kondisi aktual.
Tabel berikut memperlihatkan pengaruh kecepatan terhadap jarak yang ditempuh selama waktu reaksi dua detik dan energi kinetik relatif.
Tabel 4. Speed and Crash Energy: Kecepatan, Jarak Reaksi, dan Energi Benturan
No. | Kecepatan | Jarak per detik | Jarak selama 2 detik | Energi relatif terhadap 60 km/jam |
|---|---|---|---|---|
1 | 60 km/jam | 16,7 meter | 33,4 meter | 1,00 |
2 | 80 km/jam | 22,2 meter | 44,4 meter | 1,78 |
3 | 100 km/jam | 27,8 meter | 55,6 meter | 2,78 |
4 | 120 km/jam | 33,3 meter | 66,6 meter | 4,00 |
Sumber Data: Perhitungan berdasarkan persamaan energi kinetik.
Tabel tersebut menunjukkan bahwa kendaraan pada 120 kilometer per jam membawa energi sekitar 4 kali kendaraan bermassa sama pada 60 kilometer per jam. Selama dua detik sebelum pengemudi bereaksi, kendaraan tersebut juga telah bergerak lebih dari 66 meter.
Pengelolaan kecepatan tidak cukup dilakukan melalui rambu. Ia perlu didukung oleh geometri jalan, jarak pandang, marka, rumble strip, peringatan aktif, pengawasan, informasi cuaca, dan penanganan lokasi berisiko.
Pada ruas yang kondisinya cepat berubah, variable speed limit dapat digunakan untuk menyesuaikan batas kecepatan dengan hujan, kabut, kepadatan, insiden, atau pekerjaan jalan. Penerapannya membutuhkan data yang baik, komunikasi yang jelas, dan penegakan yang konsisten.
Chapter 5 — Safety by Design: Menanamkan Keselamatan Sejak Perencanaan
Keselamatan paling efektif ketika dibangun sejak awal, bukan ditambahkan setelah jalan selesai.
Road Safety Audit atau RSA—Audit Keselamatan Jalan—adalah pemeriksaan formal, independen, dan sistematis terhadap potensi persoalan keselamatan pada desain atau proyek jalan.
RSA berbeda dari Road Safety Inspection atau RSI—Inspeksi Keselamatan Jalan—yang menilai kondisi jalan yang telah beroperasi.
Pemeriksaan harus dilakukan dari sudut pandang pengguna. Marka yang terlihat baik pada gambar desain belum tentu terbaca pada malam hari. Drainase yang sesuai gambar belum tentu bekerja ketika hujan deras. Terminal yang terlihat jelas dari bahu belum tentu mudah dikenali pengemudi yang mendekat dengan kecepatan tinggi.
Tabel berikut merangkum tahap audit dan indikator pengendalian yang relevan.
Tabel 5. Safety Audit Life Cycle: Audit Keselamatan Sepanjang Umur Jalan
No. | Tahap | Fokus pemeriksaan | Indikator pengendalian | |
|---|---|---|---|---|
1 | Perencanaan | Trase, fungsi jalan, kecepatan, volume, kendaraan berat | Risiko strategis yang teridentifikasi | |
2 | Desain awal | Geometri, median, akses, tikungan, jarak pandang | Temuan berdasarkan tingkat risiko | |
3 | Desain detail | Barrier, terminal, marka, drainase, penerangan | % temuan kritis yang diselesaikan | |
4 | Pra-pembukaan | Pemeriksaan siang, malam, dan setiap arah | Temuan yang masih terbuka | |
5 | Awal operasi | Kecepatan aktual, konflik, near miss, perilaku pengguna | Perbandingan desain dan kondisi nyata | |
6 | Jalan eksisting | Kerusakan, skid resistance, pola kecelakaan, vegetasi | Tren risiko dan waktu penyelesaian | |
7 | Pascainsiden | Kondisi perangkat, pola benturan, respons petugas | Waktu pemulihan dan pencegahan kejadian berulang | |
Sumber Data: Austroads; PIARC.
Kualitas audit tidak diukur dari tebalnya laporan. Ukurannya adalah apakah setiap temuan penting memiliki tingkat risiko, penanggung jawab, keputusan penanganan, tenggat waktu, dan bukti penyelesaian.
Audit yang hanya menghasilkan daftar temuan tanpa mekanisme penutupan akan berubah menjadi kegiatan administratif. Nilai keselamatan baru muncul ketika rekomendasinya diterjemahkan menjadi perubahan desain, tindakan pemeliharaan, pengendalian operasi, atau keputusan investasi.
2 Best Practices

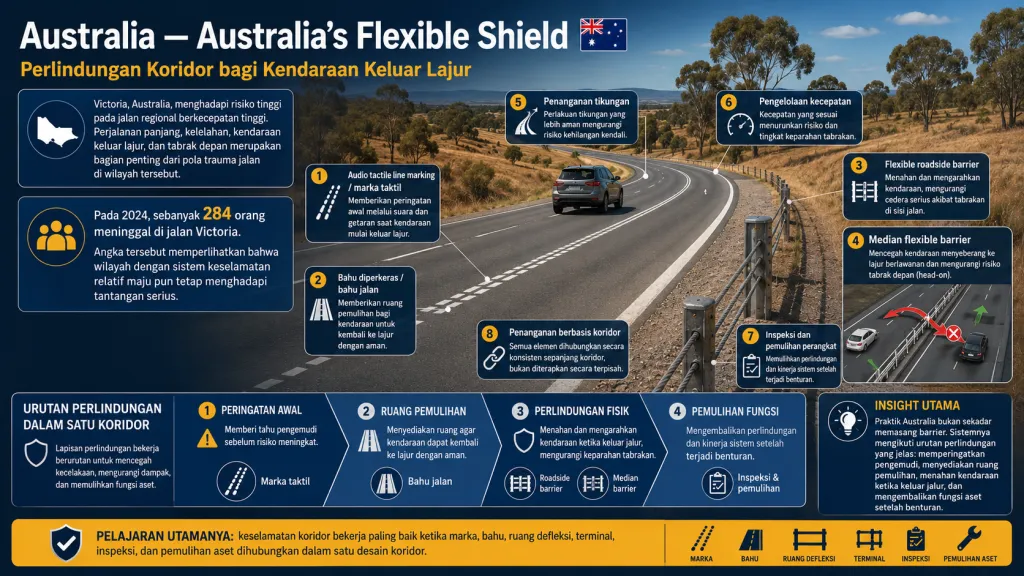

Case Study 1. Australia — Australia’s Flexible Shield
Perlindungan Koridor bagi Kendaraan Keluar Lajur
Victoria, Australia, menghadapi risiko tinggi pada jalan regional berkecepatan tinggi. Perjalanan panjang, kelelahan, kendaraan keluar lajur, dan tabrak depan merupakan bagian penting dari pola trauma jalan di wilayah tersebut.
Pada 2024, sebanyak 284 orang meninggal di jalan Victoria. Angka tersebut memperlihatkan bahwa wilayah dengan sistem keselamatan relatif maju pun tetap menghadapi tantangan serius.
Respons Victoria tidak dibangun melalui satu perangkat. Flexible safety barrier dipadukan dengan bahu jalan, audio tactile line marking atau marka taktil, penanganan tikungan, pengelolaan kecepatan, dan pemeriksaan pascabenturan.
Marka taktil memberikan peringatan awal. Bahu menyediakan ruang pemulihan. Barrier menjadi lapisan perlindungan berikutnya ketika kendaraan tetap bergerak menuju bahaya.
Untuk memperlihatkan hubungan antara risiko dan penanganannya, tabel berikut merangkum pendekatan koridor Victoria.
Tabel 6. Australia’s Corridor Protection: Risiko, Intervensi, dan Dampak Keselamatan
No. | Risiko utama | Intervensi | Fungsi keselamatan | Dampak yang dituju |
|---|---|---|---|---|
1 | Kendaraan keluar lajur menuju objek keras | Flexible roadside barrier | Menahan dan mengarahkan kendaraan | Mengurangi benturan berat di sisi jalan |
2 | Kendaraan menyeberang median | Median flexible barrier | Mencegah kendaraan memasuki arus berlawanan | Mengurangi risiko tabrak depan |
3 | Pengemudi terlambat menyadari pergeseran | Audio tactile line marking | Memberikan suara dan getaran | Mempercepat koreksi arah |
4 | Ruang koreksi terlalu sempit | Bahu diperkeras dan penataan sisi jalan | Memberikan ruang pemulihan | Mengurangi kehilangan kendali lanjutan |
5 | Risiko tersebar sepanjang ruas | Penanganan berbasis koridor | Menghubungkan beberapa intervensi | Menghindari penanganan yang terputus-putus |
6 | Barrier rusak setelah benturan | Inspeksi dan pemulihan perangkat | Mengembalikan fungsi perlindungan | Meminimalkan waktu aset tidak berfungsi |
Sumber Data: Transport Accident Commission Victoria; Pemerintah Victoria; Austroads.
Tabel tersebut menunjukkan bahwa praktik Australia bukan sekadar memasang barrier. Sistemnya mengikuti urutan perlindungan yang jelas: memperingatkan pengemudi, menyediakan ruang pemulihan, menahan kendaraan ketika keluar jalur, dan mengembalikan fungsi aset setelah benturan.
Pelajaran bagi operator jalan tol Indonesia bukan hanya memilih jenis barrier. Hal yang lebih penting adalah menghubungkan marka, bahu, ruang defleksi, terminal, inspeksi, dan pemulihan aset dalam satu desain koridor.

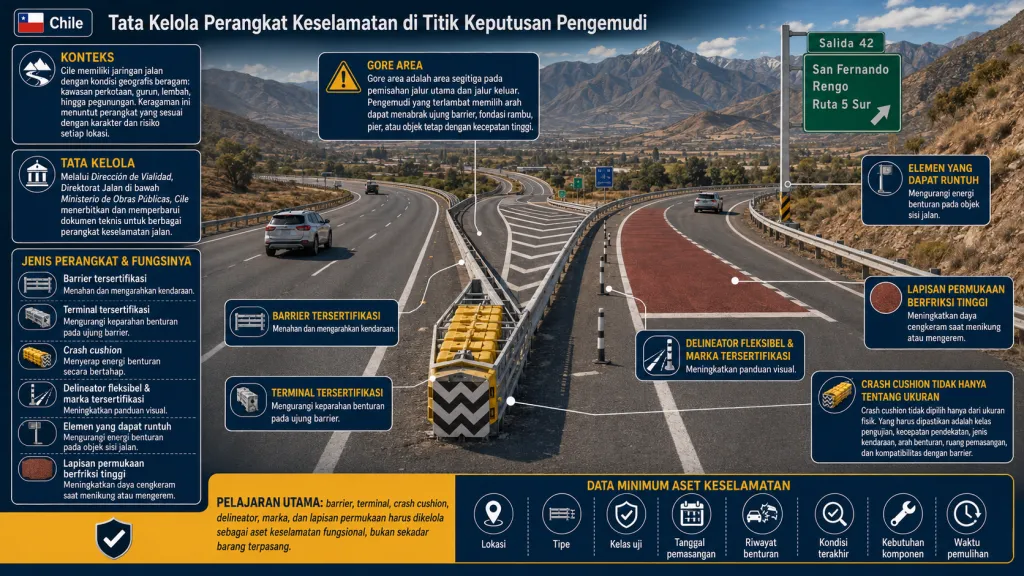

Case Study 2. Cile — Chile’s Certified Protection
Tata Kelola Perangkat Keselamatan di Titik Keputusan Pengemudi
Cile memiliki jaringan jalan dengan kondisi geografis beragam, mulai dari kawasan perkotaan, gurun, lembah, hingga pegunungan. Keragaman tersebut menuntut perangkat yang sesuai dengan karakter dan risiko setiap lokasi.
Melalui Dirección de Vialidad, Direktorat Jalan di bawah Ministerio de Obras Públicas, Cile menerbitkan dan memperbarui dokumen teknis untuk berbagai perangkat keselamatan.
Dokumen tersebut mencakup terminal tersertifikasi, barrier tersertifikasi, crash cushion, delineator fleksibel, marka tersertifikasi, elemen yang dapat runtuh, dan lapisan permukaan berfriksi tinggi.
Salah satu lokasi yang membutuhkan perlindungan khusus adalah gore area, yaitu area berbentuk segitiga pada pemisahan jalur utama dan jalur keluar. Pengemudi yang terlambat memilih arah dapat menabrak ujung barrier, fondasi rambu, pier, atau objek tetap dengan kecepatan tinggi.
Crash cushion digunakan untuk menyerap energi benturan secara bertahap. Namun, perangkat tersebut tidak dapat dipilih hanya berdasarkan ukuran fisik. Kelas pengujian, kecepatan pendekatan, jenis kendaraan, arah benturan, ruang pemasangan, dan kompatibilitas dengan barrier harus dipastikan.
Tabel berikut menunjukkan hubungan antara perangkat, risiko yang ditangani, fungsi, dan fokus pengelolaannya.
Tabel 7. Chile’s Safety Hardware Management: Risiko, Fungsi, dan Fokus Pengelolaan
No. | Kelompok perangkat | Risiko yang ditangani | Fungsi utama | Fokus pengelolaan |
|---|---|---|---|---|
1 | Barrier | Kendaraan keluar lajur atau menyeberang median | Menahan dan mengarahkan kendaraan | Kelas uji, defleksi, kondisi, kompatibilitas |
2 | Terminal barrier | Benturan pada ujung barrier | Mengurangi tingkat keparahan benturan | Arah pemasangan, tipe, anchorage, kondisi |
3 | Crash cushion | Benturan pada objek tetap atau gore area | Menyerap energi benturan | Kelas uji, inspeksi, komponen, pemulihan |
4 | Delineator dan marka | Pengemudi terlambat membaca arah jalan | Meningkatkan panduan visual | Reflektivitas, posisi, keterbacaan |
5 | Elemen yang dapat runtuh | Benturan pada objek sisi jalan | Mengurangi energi yang diterima kendaraan | Kesesuaian produk dan pemasangan |
6 | Lapisan berfriksi tinggi | Kendaraan tergelincir saat menikung atau mengerem | Meningkatkan daya cengkeram | Kondisi permukaan, lokasi, umur layanan |
Sumber Data: Dirección de Vialidad, Ministerio de Obras Públicas de Chile; PIARC; Federal Highway Administration.
Tabel tersebut tidak dimaksudkan sebagai bukti bahwa setiap perangkat menghasilkan persentase penurunan kecelakaan yang sama. Fungsinya adalah memperlihatkan bagaimana perangkat dikelompokkan berdasarkan risiko dan tujuan teknisnya.
Pelajaran utama Cile adalah bahwa barrier, terminal, crash cushion, delineator, marka, dan lapisan permukaan harus dikelola sebagai aset keselamatan fungsional, bukan sekadar barang terpasang. Data minimum yang perlu tersedia meliputi lokasi, tipe, kelas pengujian, tanggal pemasangan, riwayat benturan, kondisi terakhir, kebutuhan komponen, dan waktu pemulihan.
Kesimpulan dari Dua Case Study
Australia dan Cile menunjukkan dua sisi yang berbeda tetapi saling melengkapi.
Australia memperlihatkan bagaimana beberapa intervensi digunakan sebagai satu paket koridor. Cile menunjukkan bagaimana perangkat dikelompokkan, didokumentasikan, dan dikelola berdasarkan risiko serta fungsi teknisnya.
Tabel berikut merangkum pelajaran kedua praktik tersebut dan hubungannya dengan pengelolaan jalan tol.
Tabel 8. Two Cases, One Safe System: Pelajaran Australia dan Cile
No. | Dimensi | Australia | Cile | Pelajaran bagi jalan tol |
|---|---|---|---|---|
1 | Faktor manusia | Marka taktil memberikan peringatan dini | Delineator dan marka membantu pengemudi membaca arah | Sistem tidak boleh bergantung pada reaksi manusia yang selalu sempurna |
2 | Ruang pemulihan | Bahu dan penataan sisi jalan | Elemen sisi jalan yang lebih aman | Kendaraan perlu diberikan kesempatan untuk pulih |
3 | Energi benturan | Flexible barrier dan perlindungan median | Barrier, terminal, dan crash cushion | Energi harus dikelola melalui perangkat yang kompatibel |
4 | Kecepatan | Penanganan koridor berkecepatan tinggi | Perangkat dipilih sesuai risiko lokasi | Tingkat perlindungan harus sesuai dengan energi aktual |
5 | Implementasi | Intervensi diterapkan sebagai satu paket | Perangkat diklasifikasikan melalui dokumen teknis | Pelaksanaan membutuhkan desain dan tata kelola |
6 | Pemeliharaan | Inspeksi dan pemulihan pascabenturan | Kondisi serta riwayat perangkat dicatat | Aset keselamatan harus selalu siap berfungsi |
7 | Fokus utama | Integrasi antarintervensi | Pengelolaan aset fungsional | Keselamatan dijaga sepanjang umur jalan |
Sumber Data: Transport Accident Commission Victoria; Dirección de Vialidad Cile; Austroads; PIARC; Federal Highway Administration.
Tabel tersebut memperlihatkan bahwa tidak ada satu perangkat yang mampu menyelesaikan seluruh persoalan. Marka dan delineator membantu pengemudi membaca jalan. Bahu menyediakan ruang pemulihan. Barrier dan crash cushion mengelola energi ketika kendaraan tetap bergerak menuju bahaya.
Gabungan kedua praktik tersebut menghasilkan prinsip yang jelas: keselamatan harus dirancang sebagai sistem dan dikelola sepanjang siklus hidup aset. Jalan perlu membantu mencegah kesalahan, memberikan ruang untuk pulih, mengurangi energi benturan, dan memastikan setiap perangkat tetap berfungsi setelah mengalami gangguan.
Penutup. Jalan Tol Modern Harus Memberi Kesempatan Kedua
Forgiving infrastructure tidak berarti jalan membenarkan perilaku berbahaya. Pengemudi tetap bertanggung jawab menjaga konsentrasi, kebugaran, kecepatan, kondisi kendaraan, dan kepatuhan terhadap aturan.
Namun, pengelola sistem juga memiliki tanggung jawab profesional dan moral. Jalan harus dirancang dengan kesadaran bahwa perhatian manusia dapat menurun, kendaraan dapat mengalami gangguan, cuaca dapat berubah, dan keputusan dapat terlambat beberapa detik.
Keselamatan karena itu harus hadir dalam geometri, bahu, median, lereng, drainase, marka, rambu, barrier, terminal, crash cushion, permukaan jalan, pengelolaan kecepatan, audit, inspeksi, dan keputusan investasi.
Jalan tol yang modern tidak hanya membawa manusia lebih cepat menuju tujuan.
Jalan tol yang benar-benar maju memastikan bahwa satu detik kelengahan tidak otomatis menjadi akhir dari sebuah kehidupan.
Referensi
- Roadside Improvements for Local Roads and Streets. Federal Highway Administration, United States Department of Transportation, 2000.
- World Report on Road Traffic Injury Prevention. World Health Organization dan World Bank, World Health Organization, 2004.
- Towards Zero: Ambitious Road Safety Targets and the Safe System Approach. International Transport Forum, OECD Publishing, 2008.
- Highway Safety Manual. American Association of State Highway and Transportation Officials, AASHTO, 2010.
- Road Safety Manual. World Road Association, PIARC, 2015.
- Speed and Crash Risk. International Transport Forum, OECD Publishing, 2018.
- Road Safety Audit. Austroads, Austroads Ltd., 2019.
- Guide to Road Design Part 6: Roadside Design, Safety and Barriers. Austroads, Austroads Ltd., 2020.
- Global Plan for the Decade of Action for Road Safety 2021–2030. World Health Organization, 2021.
- The Safe System Approach in Action. International Transport Forum, OECD Publishing, 2022.
- Global Status Report on Road Safety 2023. World Health Organization, 2023.
- Annual Report 2024–2025. Transport Accident Commission Victoria, 2025.
- Seguridad Vial: Documentos Técnicos de Dispositivos de Seguridad. Dirección de Vialidad, Ministerio de Obras Públicas de Chile, 2025–2026.
- Road Traffic Injuries Fact Sheet. World Health Organization, 2026.
Daftar Singkatan
Tabel berikut membantu pembaca memahami singkatan yang digunakan dalam artikel.
Tabel 9. Abbreviations Guide: Daftar Singkatan Penting
No. | Singkatan | Kepanjangan | Penjelasan |
|---|---|---|---|
1 | AADT | Annual Average Daily Traffic | Rata-rata volume lalu lintas harian dalam satu tahun |
2 | ITF | International Transport Forum | Forum antarpemerintah dalam kebijakan transportasi |
3 | PDB | Produk Domestik Bruto | Nilai barang dan jasa yang dihasilkan suatu negara |
4 | PIARC | World Road Association | Organisasi internasional bidang jalan |
5 | RSA | Road Safety Audit | Audit keselamatan terhadap proyek atau desain jalan |
6 | RSI | Road Safety Inspection | Inspeksi keselamatan terhadap jalan yang telah beroperasi |
7 | WHO | World Health Organization | Organisasi Kesehatan Dunia |
Sumber Data: WHO, ITF, PIARC, Austroads, dan Federal Highway Administration.
Daftar Istilah
Beberapa istilah dalam artikel memiliki arti khusus dalam rekayasa keselamatan jalan. Tabel berikut menyederhanakan pengertiannya tanpa menggantikan definisi dalam standar teknis resmi.
Tabel 10. Key Terms Guide: Daftar Istilah Utama
No. | Istilah | Penjelasan |
|---|---|---|
1 | Clear zone | Area sisi jalan yang memberi kesempatan kendaraan berhenti atau kembali terkendali |
2 | Crash cushion | Perangkat penyerap energi yang ditempatkan di depan objek tetap |
3 | Design speed | Kecepatan acuan dalam perancangan geometrik jalan |
4 | Energy-absorbing terminal | Terminal barrier yang dirancang untuk mengelola energi benturan |
5 | Forgiving infrastructure | Infrastruktur yang mengurangi konsekuensi kesalahan manusia |
6 | Gore area | Area berbentuk segitiga pada pemisahan jalur utama dan jalur keluar |
7 | Highway hypnosis | Penurunan kesadaran akibat perjalanan panjang dan monoton |
8 | Microsleep | Episode tidur sangat singkat yang terjadi tanpa disadari |
9 | Near miss | Kejadian yang hampir menghasilkan kecelakaan atau cedera |
10 | Operating speed | Kecepatan yang secara nyata dipilih pengguna jalan |
11 | Posted speed | Batas kecepatan yang ditampilkan melalui rambu |
12 | Road restraint system | Rangkaian barrier, terminal, transisi, dan perangkat penahan kendaraan |
13 | Rumble strip | Pola permukaan yang menghasilkan suara dan getaran |
14 | Skid resistance | Kemampuan permukaan jalan menghasilkan gaya gesek |
15 | Stopping sight distance | Jarak yang diperlukan untuk melihat, bereaksi, dan berhenti |
16 | Variable speed limit | Batas kecepatan yang berubah mengikuti kondisi aktual |
17 | Wire rope barrier | Barrier fleksibel berbasis kabel baja |
Sumber Data: Austroads, PIARC, Federal Highway Administration, ITF, dan WHO.
